XRD(X-ray Diffraction) 분석이 필요한 이유
분말 시료 속 결정 구조의 ‘실재’를 확인하는 방법
연구실에서 컴퓨터 시뮬레이션을 수행할 때는 모든 것이 비교적 명확합니다. 격자 구조와 원자 번호를 입력하는 순간, 우리는 이미 물질의 정체를 알고 계산을 시작합니다. 그러나 실제 실험실의 풍경은 사뭇 다릅니다. 정성 들여 합성한 분말(Powder) 샘플을 마주할 때, 연구자는 늘 같은 질문과 마주합니다.
“이 상(Phase)은 내가 설계한 결정 구조가 맞는가?”
육안으로 보기에는 그저 하얀 가루에 불과한 시료 속에서, 원자들이 어떤 질서로 배열되어 있는지를 객관적으로 확정하는 일은 결코 단순하지 않습니다. 이때 해답을 제시하는 분석 기법이 바로 XRD(X-ray Diffraction, X선 회절) 분석입니다. XRD는 회절이라는 물리적 현상을 기반으로 결정 구조와 상(Phase)을 규명하며, 역격자 공간과 실제 원자면 사이를 연결하는 핵심적인 결정학적 도구로 활용됩니다.
XRD 분석의 기본 원리
원자와의 숨바꼭질, 밀러 지수(Miller Index)와 브래그 법칙(Bragg’s Law)
XRD 분석은 보이지 않는 원자면(Atomic Plane) 을 정의하는 것에서 출발합니다. 이를 위해 결정학에서는 밀러 지수(Miller Index) 라는 표기법을 사용합니다.
결정 격자 내 특정 면이 축과 만나는 절편(Intercept)을 구한 뒤, 그 역수(Reciprocal)를 취해 가장 작은 정수비로 나타낸 나타낸 h k l 값이 바로 그 면의 이름이 됩니다.
예를 들어 축 절편이 (1, 0, 0)인 면은 (100)면이 되며, 이 면들이 겹겹이 쌓인 사이 거리를 면간 거리(d-spacing)라고 부릅니다. 악티늄(Ac)의 경우 (100)면과 (110)면은 서로 다른 d 값을 가지며, 이 거리를 측정하는 것이 물질 분석의 핵심입니다.
이 숨겨진 거리 d를 계산해내는 열쇠가 바로 브래그 법칙(Bragg’s Law)입니다.

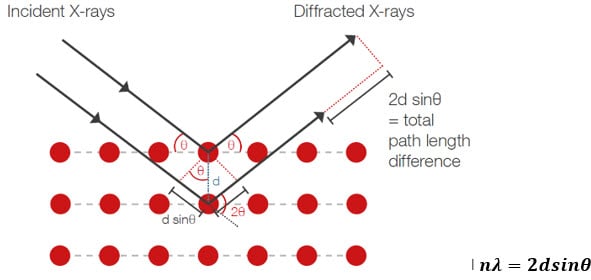

[그림 1] 브래그 법칙에 따른 X선 회절 조건 개념도
출처: https://wiki.anton-paar.com/kr-kr/x-ray-diffraction-xrd
✔️
(파장): 입사 X선의 파장 (일반적으로는 Copper 소스의 파장인 1.540562 Å을 기준으로 함)
✔️
(면간 거리): 원자층 사이의 간격
✔️ (회절 각도): X선이 보강 간섭(Constructive Interference)을 일으키는 특정 각도
특정 각도(θ)에서 검출되는 강한 피크는 X선이 원자 층에서 반사되어 나올 때, 그 경로 차이가 파장의 정수배(nλ)가 되어 에너지가 증폭되었음을 의미합니다.
XRD 회절 패턴으로 상(Phase) 식별하기
물질의 고유한 지문, Phase ID의 핵심 원리
사람마다 지문이 다르듯, 결정 구조마다 고유한 회절 패턴을 가집니다. 이를 분석하여 상을 확정하는 과정을 “Phase ID”라고 합니다.

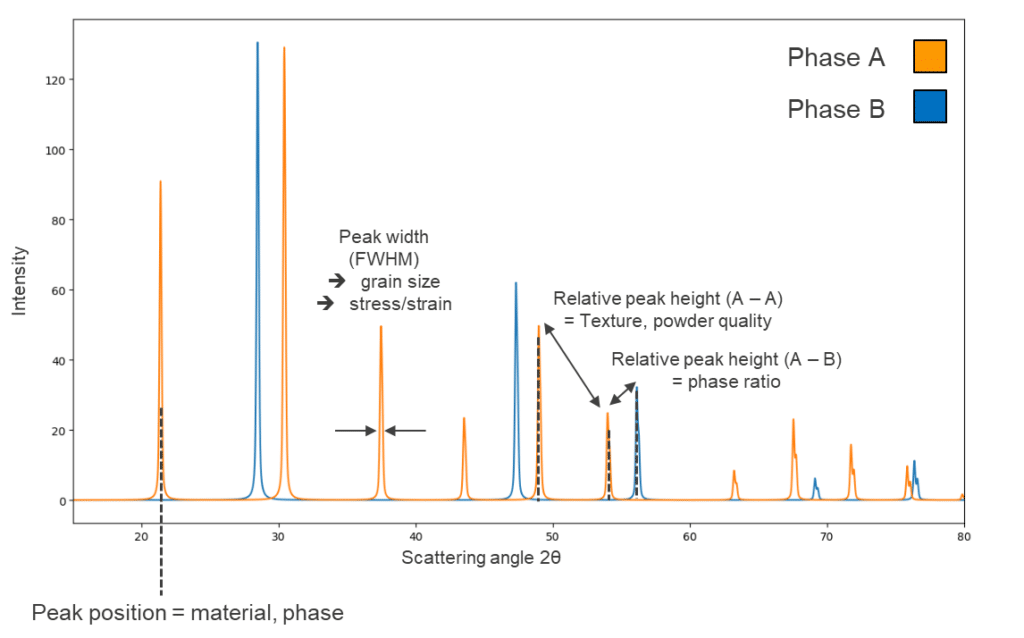

[그림 2] XRD 회절 패턴을 이용한 상(Phase) 식별 개념도
출처 : https://wiki.anton-paar.com/kr-kr/x-ray-diffraction-xrd
XRD 패턴의 피크는 두 가지 결정적인 정보를 제공합니다.
✔️ 피크의 위치(Position)
결정 시스템과 격자 상수에 의해 결정됩니다. 특정 각도에서 피크가 나타난다는 것은 해당 결정 구조가 존재한다는 명확한 증거입니다.
✔️ 피크의 높이(Height)
동일 물질 내 상대적 높이(A-A): 특정 결정면이 얼마나 우세하게 배열되었는지(Texture)나 결정의 품질을 보여줍니다.
혼합물 내 상대적 높이(A-B): 두 가지 이상의 상이 섞여 있을 때, 각 물질이 차지하는 비율(Phase ratio)을 의미합니다.
다만, 피크의 높이는 측정 조건과 결정 배향(Texture)에 크게 영향을 받기 때문에, 정확한 정량 분석을 위해서는 Rietveld refinement와 같은 추가 분석이 필요합니다.
XRD 피크 변화로 보는 결정의 미세 구조
스트레스는 흔적을 남긴다, Peak Shift와 Peak Broadening
이상적인 결정은 날카롭고 뚜렷한 회절 피크를 형성합니다. 그러나 실제 시료에서는 피크가 넓어지거나(Broadening), 위치가 이동하는(Shift) 현상이 흔히 관찰됩니다.
이러한 변화는 결정 내부의 미세 구조 상태를 반영합니다.

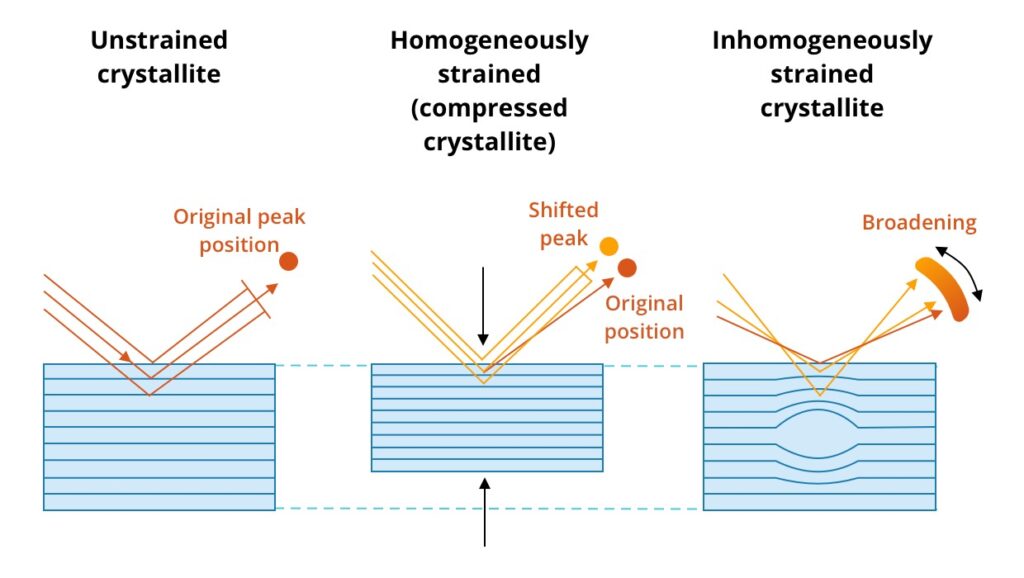

[그림 3] 결정 변형 및 미세 구조에 따른 XRD 피크 변화
출처 : https://myscope.training/XRD_Factors_effecting_peak_width
✔️ 균일 변형(Homogeneous Strain):
격자가 전체적으로 일정하게 압축되거나 인장되면 값이 변하여 피크의 위치가 이동(Shift)합니다.
✔️ 불균일 변형(Inhomogeneous Strain):
격자 내부에 불규칙한 변형이 존재하면 값의 분포가 생기게 되고, 결과적으로 피크의 폭이 넓어집니다(Broadening).
✔️ Scherrer Equation:
피크의 폭(β, FWHM)을 통해 결정립의 크기(Crystallite size,
)를 계산할 수 있습니다. 여기서 는 결정의 모양에 따른 형상 인자(Shape factor, 약 0.9)를 의미합니다. 피크가 뭉툭할수록 결정의 크기는 더 작다는 것을 의미합니다.
사라짐의 미학, 구조 인자(Structure Factor)
왜 어떤 피크는 나타나지 않는가?
때로는 원자가 분명히 존재함에도 불구하고 특정 면에서 피크가 전혀 나타나지 않는 기묘한 현상이 발생합니다. 이는 “소멸 법칙”이라 불리는 선택 규칙(Selection Rule) 때문입니다. 그 근간에는 구조 인자(Structure Factor, ) 공식이 있습니다.
단위 격자 내의 원자들이 산란시키는 파동들이 서로 완전히 상쇄되는 “상쇄 간섭”을 일으키면, 값은 0이 되어 피크가 사라집니다. 이를 통해 우리는 역으로 물질의 구조를 추론할 수 있습니다.
✔️ FCC (면심 입방 구조, Ni 및 Pt 등):
FCC 구조에서는 구조 인자에 따른 선택 규칙에 의해, 밀러 지수 h,k,l이 모두 짝수이거나 모두 홀수인 경우에만 피크가 나타납니다. 격자 상수가 3.9239 Å인 백금(Pt)의 경우, (111)과 (200) 면은 피크가 보이지만, (100)이나 (110) 면과 같이 혼합된 짝·홀 지수를 갖는 면은 선택 규칙에 의해 소멸되어 나타나지 않습니다.

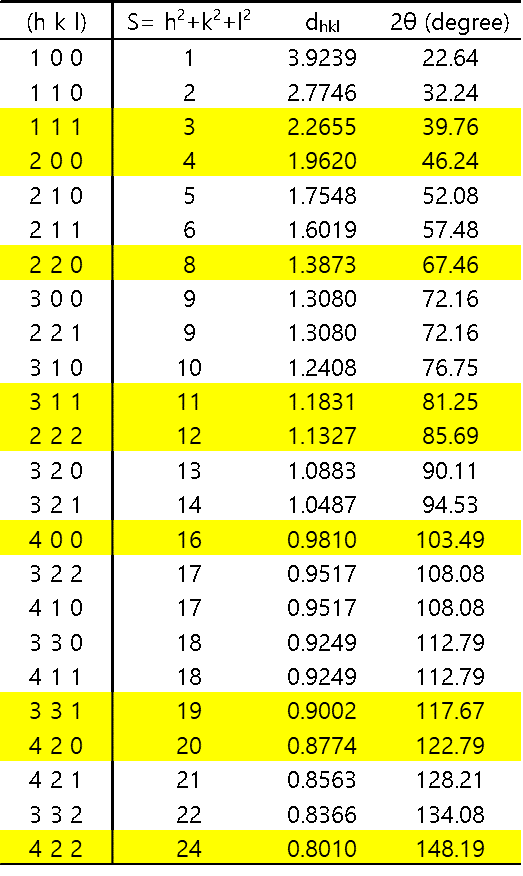

아래 표에서 노란색으로 표시된 반사면들은 FCC 구조의 선택 규칙(h,k,l이 모두 짝수 또는 모두 홀수)을 만족하는 경우로, 실제 XRD 패턴에서 관측 가능한 Bragg 반사에 해당합니다.
[표 1] FCC 구조(Pt, a = 3.9239 Å, Cu Kα 기준)에서의 허용 반사(
)
✔️ BCC (체심 입방 구조, Fe 등):
지수의 합((h+k+l))이 반드시 짝수여야만 피크가 관찰됩니다.
✔️ Rhombohedral (CaCo3 등):
육방정계 표현 시 -h+k+l=3n 조건을 만족할 때만 피크가 존재합니다.
이처럼 피크의 “유무” 자체가 구조를 분류하는 강력한 단서가 됩니다.
마치며: 보이지 않는 세계를 시뮬레이션 하다.
XRD 분석은 단순한 측정 기법이 아니라, 원자 세계와 연구자를 연결하는 해석의 언어입니다. 실험 데이터 뒤에 숨겨진 원자들의 배열, 그들이 겪은 스트레스, 그리고 결정 구조의 대칭성까지 파악할 수 있기 때문입니다.
오늘 우리가 살펴본 것은 XRD의 기본 원리였습니다. 그렇다면 이 복잡한 XRD 패턴을 컴퓨터로 미리 예측하고 분석할 수는 없을까요?
이 질문에 대한 해답을 제시하는 도구가 바로 BIOVIA의 Materials Studio입니다.
BIOVIA Materials Studio
Materials Studio는 결정 구조, 전자 구조, 열역학적 안정성 등 물질의 거동을 원자 수준에서 계산하고 예측할 수 있는 통합 시뮬레이션 플랫폼으로, 실험 전에 구조를 검증하고 실험 결과를 이론적으로 해석하는 데 널리 활용되고 있습니다.
다음 시간에는 계산화학 분야의 강력한 도구인 Materials Studio의 “Reflex” 모듈을 활용하여, 실제 시뮬레이션 환경에서 XRD 패턴을 분석하고 예측하는 구체적인 사례를 소개해 드리겠습니다. 실험과 시뮬레이션이 만나는 그 흥미진진한 지점을 기대해 주세요!
자주 묻는 질문 (Q&A)
Q1. XRD만으로 내가 합성한 시료의 상(Phase)을 확정할 수 있나요?
XRD는 상 식별의 가장 강력한 1차 도구이지만, 결정립 크기·텍스처·미량 상 존재 여부에 따라 한계가 있습니다. 따라서 정량적 확증이 필요할 경우 Rietveld refinement나 보조 분석(SEM, TEM 등)과의 병행 해석이 바람직합니다.
Q2. 피크의 위치는 같고 높이만 다른 경우, 동일한 물질로 봐도 될까요?
피크 위치가 동일하다면 결정 구조 자체는 동일할 가능성이 큽니다. 다만 피크 강도 차이는 결정 배향(Texture), 결정성, 시료 준비 조건의 영향을 반영하므로 구조적 차이라기보다는 미세구조 차이로 해석하는 것이 적절합니다.
Q3. 피크가 넓어지는 현상은 결정립 크기 때문인가요, 변형 때문인가요?
피크 브로드닝은 결정립 미세화와 격자 내 불균일 변형이 동시에 기여할 수 있습니다. 실무적으로는 Scherrer equation은 나노 사이즈의 결정에서 유효하기 때문에 William-Hall 분석이 추가로 필요할 수 있습니다.
Q4. 특정 밀러 지수의 피크가 보이지 않으면 실험이 잘못된 건가요?
반드시 그렇지는 않습니다. FCC, BCC 등 결정 구조에서는 구조 인자에 따른 선택 규칙으로 인해 특정 반사가 본질적으로 소멸되며, 이는 오히려 구조 판별에 유효한 단서가 됩니다.
Q5. 실험 전에 XRD 패턴을 예측하는 것이 실제 연구에 도움이 되나요?
이론적 XRD 패턴 예측은 합성 목표 구조의 타당성을 사전에 검증하고, 실험 결과 해석의 기준점을 제공하는 데 매우 효과적입니다. 특히 복합상이나 피크 중첩이 예상되는 시스템에서는 해석 효율을 크게 높여줍니다.
